HR4132S PLC/ASCII

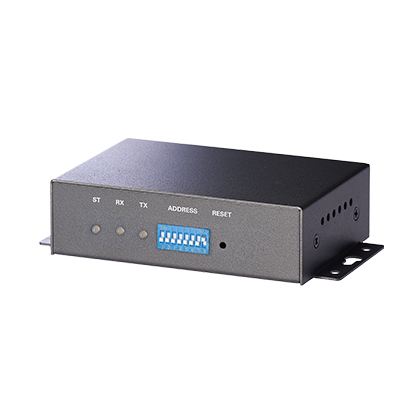

商品番号：HR4132SHR4132S RFID プロキシミティタグ CIDRW コントローラーは、DC 10〜24V の電源入力に対応し、周波数 134.2KHz FSK で TIRIS の単ページおよびマルチページタグに対応しています。RS-232C 通信インターフェースを備え、9600bps の固定伝送速度で動作します。9ピン D-SUB コネクタ設計で、最大伝送距離は 15 メートルです。コンパクトなサイズ（128.4×72×31 mm）で重量はわずか 280g。工業自動化や資産追跡のアプリケーションに最適です
- 電源：DC 10〜24V、低消費電力（平均50mA、ピーク160mA）
- 周波数：134.2KHz FSK、TIRIS 単ページおよびマルチページタグ対応
- 環境：動作温度 -10〜+70℃、湿度最大85% RH、工業環境に適応
- 通信：RS-232C、9600bps固定、PLC ASCII プロトコル対応
- 構造：9ピン D-SUB コネクタ、重量 280g、コンパクト設計、M4ネジ固定
- 用途：工業自動化、資産追跡、物流管理
製品一般仕様 General Specifications
| 特性 | 仕様 | コメント |
| 供給電圧範囲 | DC 10 ~ 24V | 電源端子から供給 |
| 電流消費量 @12VDC | 平均 50mA ; 最大 160mA | 突入電流時 約2A 最大 |
| 送信無線周波数 | 典型値 134.2KHz | FSK |
| トランスポンダタイプ | TIRIS タグ | シングル & マルチページ トランスポンダ |
| 動作周囲温度 | -10 ~ +70℃ | 凍結なきこと |
| 動作周囲湿度 | 10 ~ 85% RH | 結露なきこと |
| 保存周囲温度 | -20 ~ +85℃ | 凍結なきこと |
| 保存周囲湿度 | 5 ~ 95% RH | 結露なきこと |
| 通信インターフェース | RS-232C | 9600 bps (固定), E.8.1 (固定) |
| 重量 | 290g 最大 | 凍結なきこと |
| 寸法 | 128.4 × 72 × 31 mm | コネクタの突起部を除く |
| 取付方法 | 4本のM4ネジで固定 | 付属のワッシャーを使用 |
通信インターフェース仕様 Communication Interface Specification
| 特性 | 仕様 |

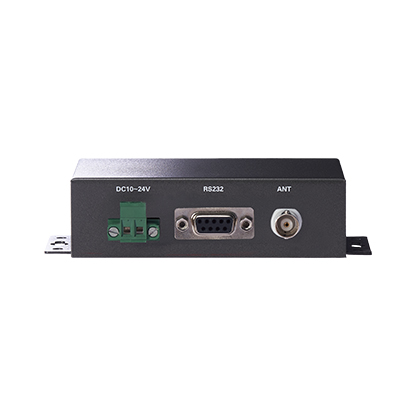

| コネクタ仕様 | 9ピン D-SUB メス型コネクタプラグ、4-40 UNC ロックスクリュー付き |
| 通信規格 | RS-232C |
| 同期方式 | 非同期モード、スタートストップ同期 |
| 通信制御規格 | PLC ASCII プロトコル |
| ケーブル全長 | 最大 15 m |
