HR4138 SEMI SECS

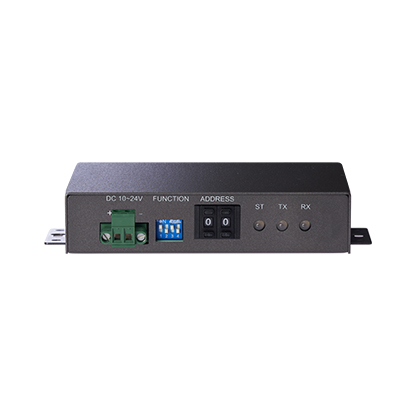

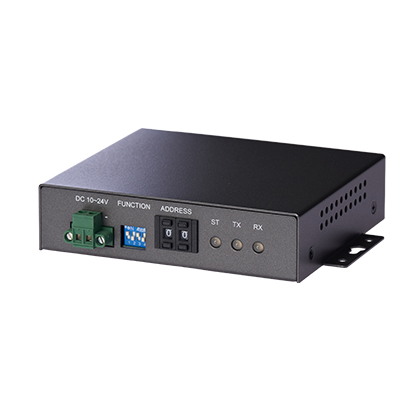

商品番号：HR4138HR4138は、TIRIS Proximity TagのCID／データ読み書きに対応したコントローラです。シングルページおよびマルチページのTIRISタグの読み書きに対応し、RS-232C、RS-485通信インターフェースおよびSEMI/SECS通信プロトコルをサポートしています。動作周波数は134.2 kHz FSKで、HR4137 Gate Controllerとの組み合わせが可能です。RFIDによる識別およびデータの読み書きを必要とする各種自動化システムへの組み込みに適しています
-
電源：DC 10~24V（±10%）、12VDC時 平均60mA、ピーク160mA
-
周波数：134.2kHz FSK、TIRISシングルページおよびマルチページタグに対応
-
環境：動作温度 -10 ~ +70°C、動作湿度 10 ~ 85% RH
-
通信：RS-232C / RS-485、4800 / 9600 / 19200 / 28800 bps（デフォルト 9600 bps）に対応、SEMI/SECSプロトコル
-
構造：重量 最大450g、寸法 147×110×32 mm、M4ネジ2本で固定
-
用途：工業自動化、資産追跡、物流管理
製品一般仕様 (General Specifications)
| 特性 | 仕様 | 備考 |
| 電源電圧範囲 | DC 10 ~ 24V（±10%） | 電源端子より供給 |
| 消費電流（12VDC時） | 平均 60mA；ピーク 160mA | 突入電流を含め最大約1A |
| 送信周波数 | 標準 134.2kHz | FSK |
| トランスポンダタイプ | TIRIS Tag | シングルページおよびマルチページトランスポンダ |
| 動作周囲温度 | -10 ~ +70°C | 凍結なきこと |
| 動作周囲湿度 | 10 ~ 85% RH | 結露なきこと |
| 保存周囲温度 | -20 ~ +85°C | 凍結なきこと |
| 保存周囲湿度 | 5 ~ 95% RH | 結露なきこと |
| 通信インターフェース | RS-232C または RS-485 | 9600 bps（デフォルト）、N.8.1（固定） |
| 重量 | 最大 450g | 凍結なきこと |
| 外形寸法 | 147 × 110 × 32 mm | コネクタ突起部を除く |
| 取付方法 | M4ネジ2本で固定 | 付属のワッシャーを使用 |

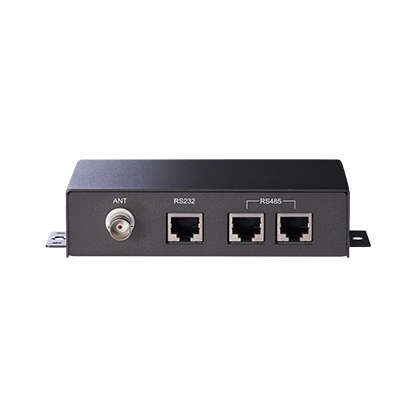

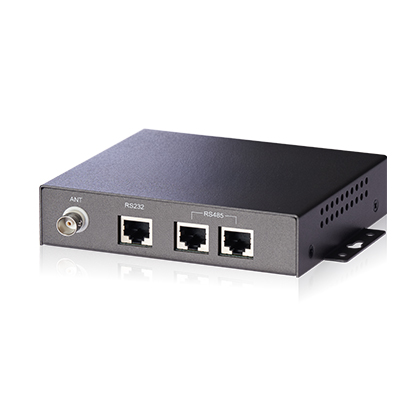

通信インターフェース仕様 (Communication Interface Specification)
| 特性 | 仕様 |
| コネクタ仕様 | RJ45コネクタプラグ |
| 通信規格 | RS-232C または RS-485（HR4137 Gate Controller使用時のみ） |
| 同期方式 | 非同期方式、調歩同期 |
| 通信制御規格 | HR4138 CID Read/Write Controller用 SEMI/SECSプロトコル |
| 通信速度 | 4800 / 9600 / 19200 / 28800 bps（デフォルト 9600 bps） |
| キャラクタフォーマット（固定） | スタートビット：1 / データビット：8 / パリティビット：なし / ストップビット：1 / 合計：10 |
| エラー制御 | FCS（Frame Check Sequence） |
| 総ケーブル長 | RS-232C：最大15m RS-485：HR4137から最後のHR4137まで、合計最大1000m |
