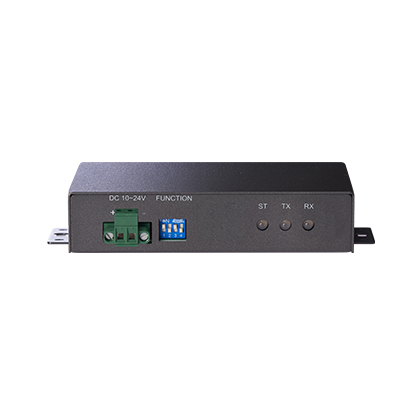

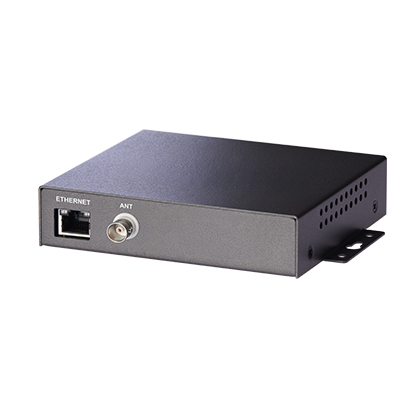

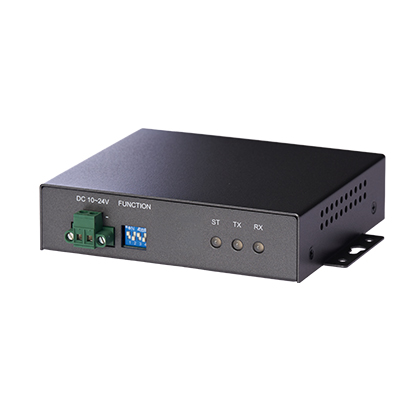

HR4138H HSMS/ TCP/IP

商品番号：HR4138H

HR4138Hは、TIRIS Proximity TagのCID／データ読み書きに対応したコントローラです。TIRISシングルページおよびマルチページタグに対応し、134.2 kHz FSKの動作周波数を採用しています。通信にはTCP/IP Ethernetを使用し、SEMI HSMSプロトコルに対応しています。ネットワーク経由でHost PCとHSMS接続を確立し、SECS-IIメッセージの送受信を行うことができます

カスタマイズ

製品説明
製品仕様

電源：DC 10 or 24V（±10%），12VDC 時平均 60mA、峰值 160mA
頻率：134.2KHz FSK，支援 TIRIS 單頁與多頁標籤
環境：操作溫度 -10 ~ +70°C，操作濕度 10 ~ 85% RH
通訊：TCP/IP，支援 SEMI HSMS Protocol
構造：重量 450g MAX.，尺寸 147×110×32 mm，使用兩顆 M4 螺絲固定
應用：工業自動化、資產追蹤、物流管理

製品一般仕様 (General Specifications)

特性	仕様	備考
電源電圧範囲	DC 10 or 24V（±10%）	電源端子より供給
消費電流（12VDC時）	平均 60mA；ピーク 160mA	突入電流を含め最大約1A
送信周波数	標準 134.2kHz	FSK
トランスポンダタイプ	TIRIS Tag	シングルページおよびマルチページトランスポンダ
動作周囲温度	-10 ~ +70°C	凍結なきこと
動作周囲湿度	10 ~ 85% RH	結露なきこと
保存周囲温度	-20 ~ +85°C	凍結なきこと
保存周囲湿度	5 ~ 95% RH	結露なきこと
通信インターフェース	TCP/IP
重量	最大 450g
外形寸法	147 × 110 × 32 mm	コネクタ突起部を除く
取付方法	M4ネジ2本で固定	付属のワッシャーを使用

通信インターフェース仕様 (Communication Interface Specification)

特性	仕様

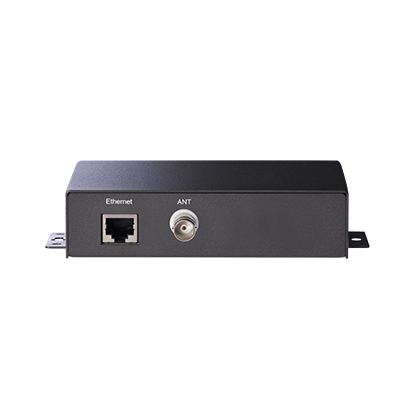

コネクタ仕様	RJ45コネクタプラグ
通信規格	TCP/IP
同期方式	非同期方式、調歩同期
通信制御規格	SEMI E37-0413 HSMS Protocol
エラー制御	FCS（Frame Check Sequence）
