HR4142

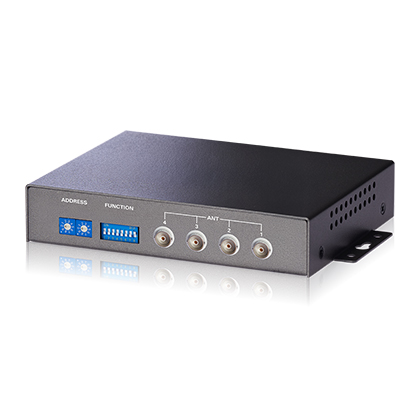

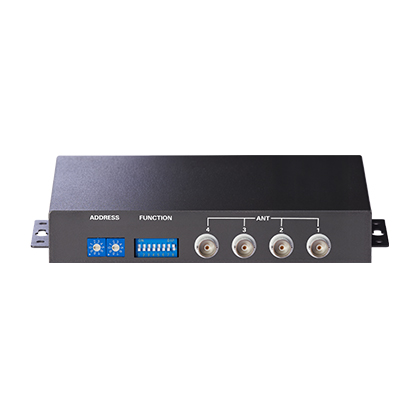

商品番号：HR4142HR4142は、TIRIS Proximity Tag CIDRW Gateway / Controllerとして機能するリード／ライトコントローラです。4アンテナ設計を採用し、複数ポイントでのRFID読み取りに対応しています。Ethernet、RS-232、RS-485通信インターフェースを備え、SEMI SECS-I、SECS-IIおよびHSMSプロトコルに対応しています。また、SEMI E4、E5、E37、E99通信規格に準拠し、複雑なシステム統合に適しています。
-
電源：DC 10 or 24V（±10%）、24VDC時 平均120mA、ピーク220mA
-
周波数：134.2kHz FSK、TIRISシングルページおよびマルチページタグに対応
-
環境：動作温度 -10 ~ +70°C、動作湿度 10 ~ 85% RH
-
通信：Ethernet / RS-232 / RS-485、SEMI SECS-I、SECS-IIおよびHSMSプロトコルに対応
-
構造：重量 最大550g、寸法 183.4×134×31.5 mm、M4ネジ2本で固定
-
用途：産業オートメーション、キャリア識別・追跡、工場内物流管理
製品一般仕様 (General Specifications)
| 特性 | 仕様 | 備考 |
| 電源電圧範囲 | DC 10 or 24V（±10%） | 電源端子より供給 |
| 消費電流（24VDC時） | 平均 120mA；ピーク 220mA | |
| 送信周波数 | 標準 134.2kHz | FSK |
| トランスポンダタイプ | TIRIS Tag | シングルページおよびマルチページトランスポンダ |
| 動作周囲温度 | -10 ~ +70°C | 凍結なきこと |
| 動作周囲湿度 | 10 ~ 85% RH | 結露なきこと |
| 保存周囲温度 | -20 ~ +85°C | 凍結なきこと |
| 保存周囲湿度 | 5 ~ 95% RH | 結露なきこと |

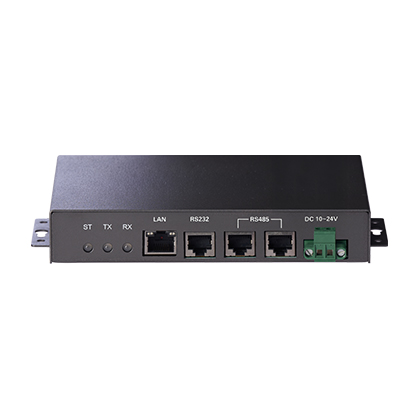

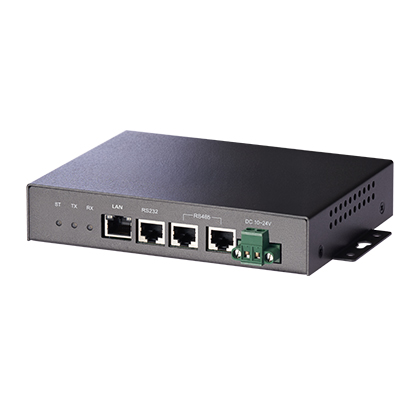

| 通信インターフェース | Ethernet、RS-232、RS-485 | |
| 重量 | 最大 550g | 凍結なきこと |
| 外形寸法 | 183.4 × 134 × 31.5 mm | コネクタ突起部を除く |
| 取付方法 | M4ネジ2本で固定 | 付属のワッシャーを使用 |
通信インターフェース仕様 (Communication Interface Specification)
| 特性 | 仕様 |
| コネクタ仕様 | RJ45コネクタプラグ |
| 通信規格 | Ethernet、RS-232、RS-485 |
| 同期方式 | 非同期方式、調歩同期 |
| 通信制御規格 | SEMI SECS-I、SECS-IIプロトコルおよびHSMSプロトコル |
| 対応SEMI規格 | SEMI E4、E5、E37、E99 |
| エラー制御 | FCS（Frame Check Sequence） |
