HR4137

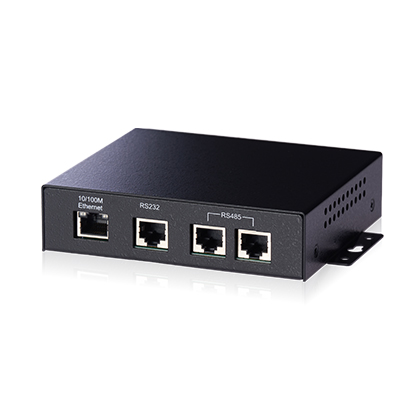

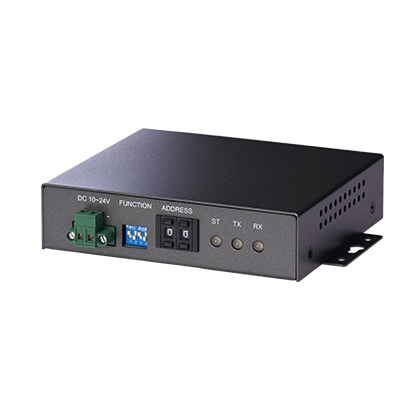

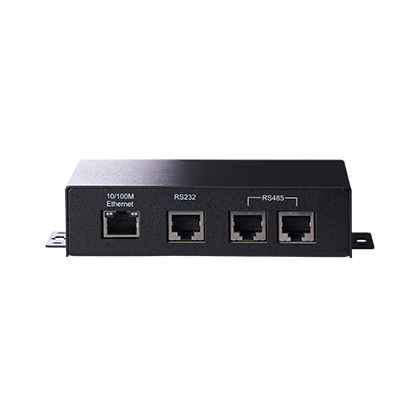

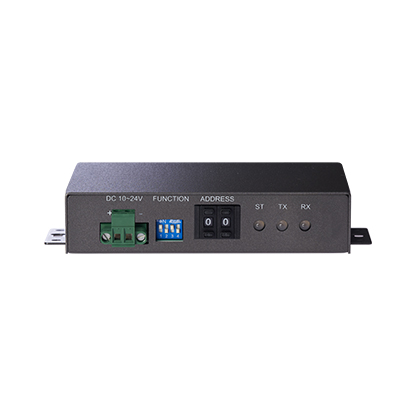

商品番号：HR4137HR4137は、RS-232 / RS-485通信に対応したSECS Protocolゲートウェイです。HR4138 / HR4138S CID Read/Write Controllerと組み合わせて使用し、コントローラーと複数のRFID機器間の通信・連携を実現します。
-
電源：DC 10 ~ 24V（±10%）；12VDC時 平均60mA、ピーク160mA
-
環境：動作温度 -10 ~ +70°C；動作湿度 10 ~ 85% RH（凍結・結露なきこと）
-
通信：RS-232C / RS-485；4800 / 9600 / 19200 / 28800 bps（デフォルト 9600 bps）；SEMI/SECS Protocol（SEMI/SECSプロトコル）
-
構造：寸法 147 × 108.2 × 32 mm；重量 450g；M4ネジ2本で固定；AT4104 ロッド型アンテナまたは AT4105 矩形アンテナに対応
製品一般仕様 (General Specifications)
| 特性 | 仕様 | 備考 |
| 電源電圧範囲 | DC 10 ~ 24V（±10%） | 電源端子より供給 |
| 消費電流（12VDC時） | 平均 60mA；ピーク 160mA | 突入電流を含め最大約2A |
| 動作周囲温度 | -10 ~ +70°C | 凍結なきこと |
| 動作周囲湿度 | 10 ~ 85% RH | 結露なきこと |
| 保存周囲温度 | -20 ~ +85°C | 凍結なきこと |
| 保存周囲湿度 | 5 ~ 95% RH | 結露なきこと |
| 通信インターフェース | RS-232C または RS-485 | 9600 bps（デフォルト）、N.8.1（固定） |
| 重量 | 最大 450g | 凍結なきこと |
| 外形寸法 | 147 × 108.2 × 32 mm | コネクタ突起部を除く |
| 取付方法 | M4ネジ2本で固定 | 付属のワッシャーを使用 |
通信インターフェース仕様 (Communication Interface Specification)
| 特性 | 仕様 |
| コネクタ仕様 | RJ45コネクタプラグ |
| 通信規格 | RS-232C または RS-485（HR4137 Gate Controller接続時） |
| 同期方式 | 非同期方式、調歩同期 |
| 通信制御規格 | HR4138-B1 CID Read/Write Controller用 SEMI/SECSプロトコル |
| 通信速度 | 4800 / 9600 / 19200 / 28800 bps（デフォルト 9600 bps） |
| キャラクタフォーマット（固定） | スタートビット 1 / データビット 8 / パリティなし / ストップビット 1 |
| エラー制御 | FCS（Frame Check Sequence） |
| 総ケーブル長 | RS-232C：最大15m RS-485：HR4137から最終HR4138-B1まで最大1000m |
